(스마트싱스) 세탁실 자동화를 위한 zigbee 스위치 설치하기

저의 기본환경은 스마트싱스 스테이션과

matter zigbee 허브가 구성이 되어있습니다.

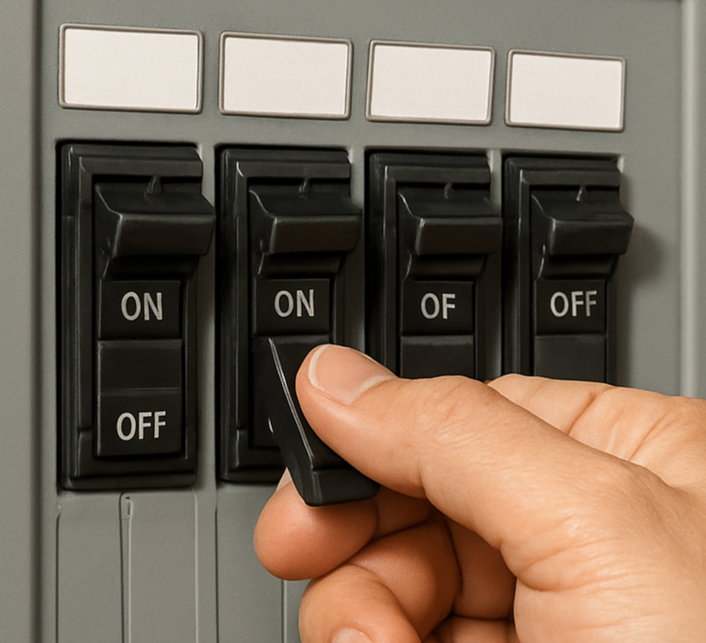

전기작업 전에는 반드시 두꺼비집(차단기)을

내린 다음, 진행하셔야 합니다.!!!





오늘은 세탁실 스위치를 변경해 보겠습니다.

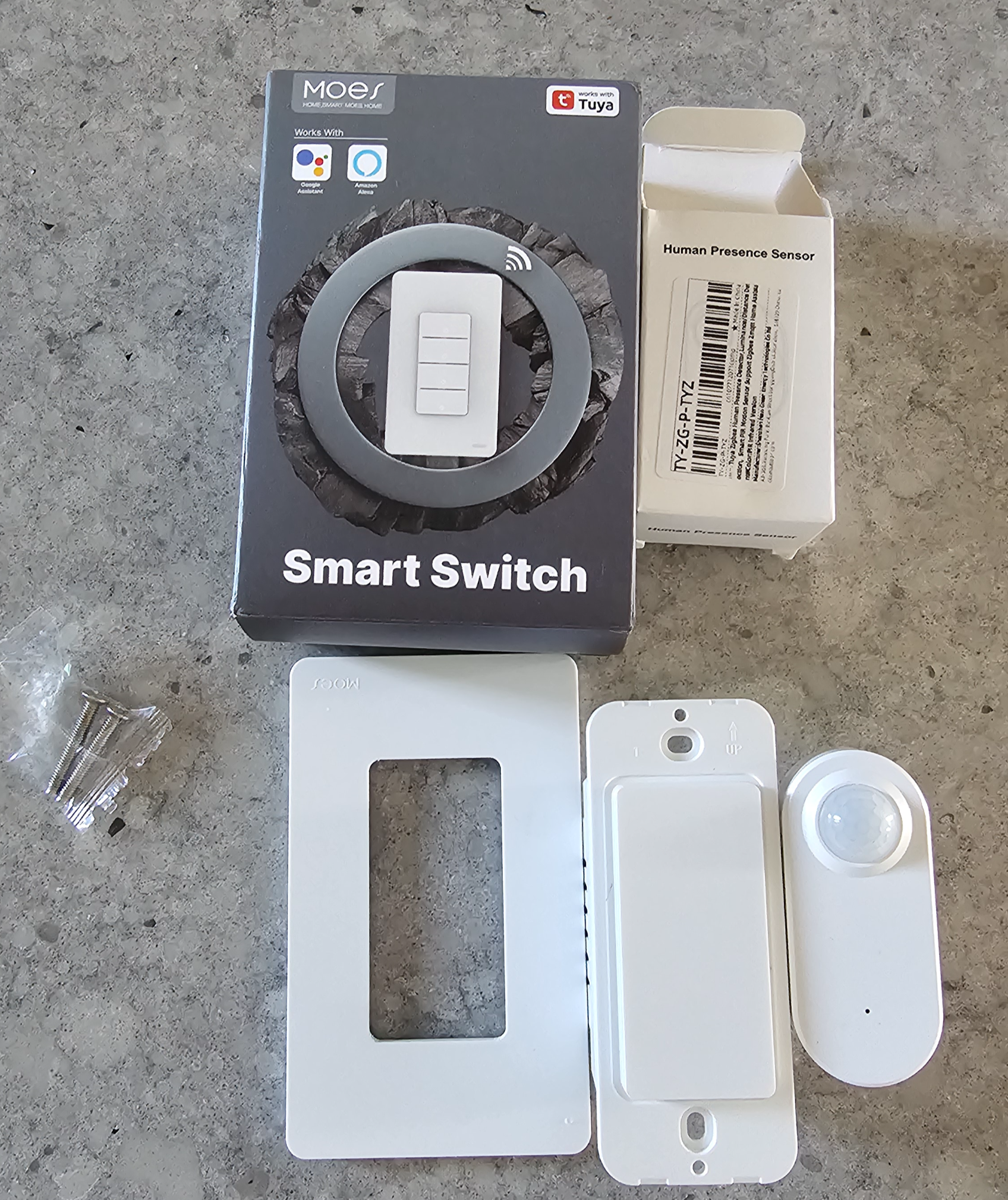

오늘 작업할 친구들입니다.

1구 스위치와 동작(재실) 센서입니다.

zigbee용으로 구매를 했습니다.

향후 불편하거니 응답속도 등 센서반응이

느려지면 변경을 고려하겠습니다.

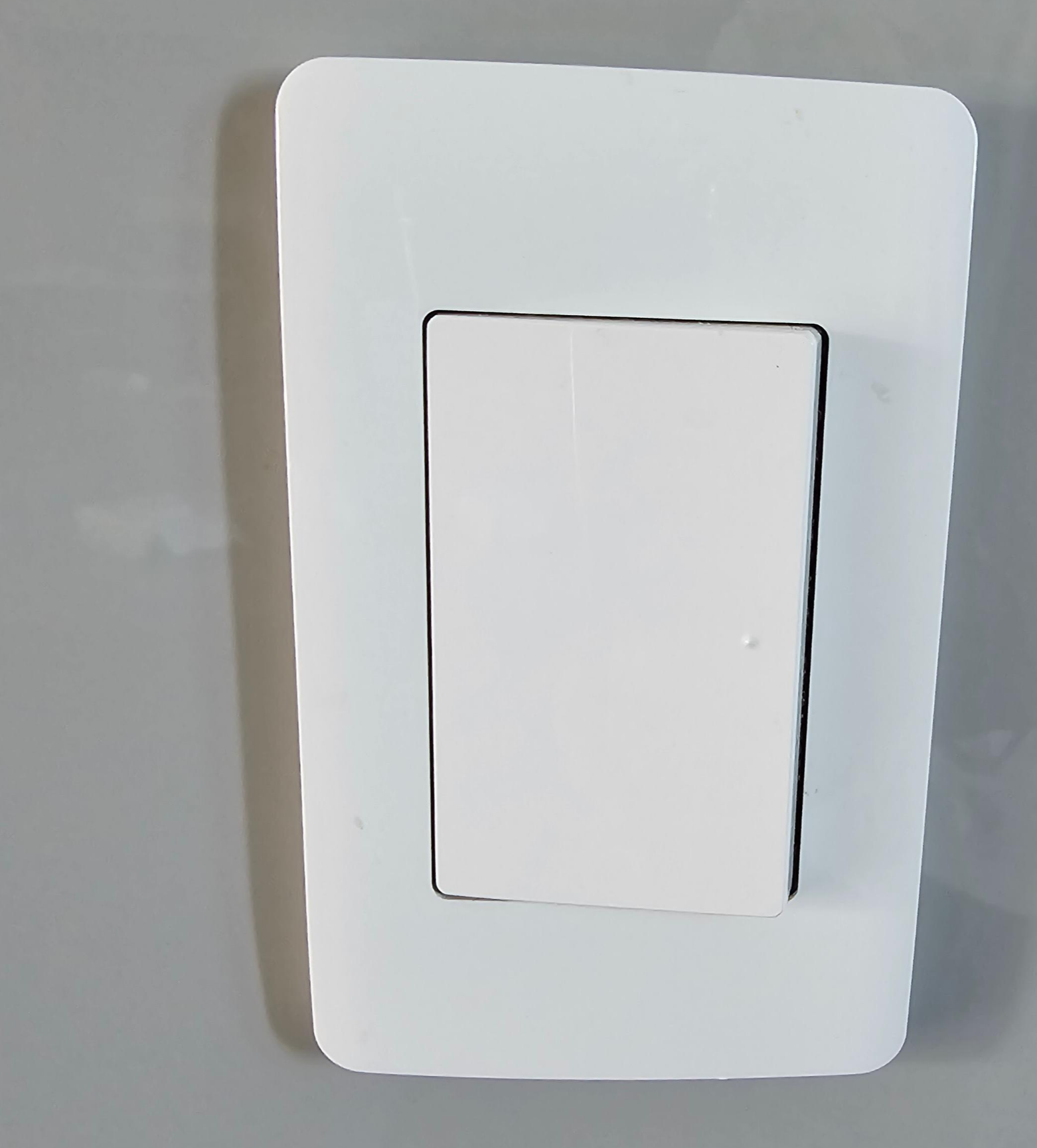

변경 전 세탁실 스위치입니다.

단순한 1 버튼스위치입니다.

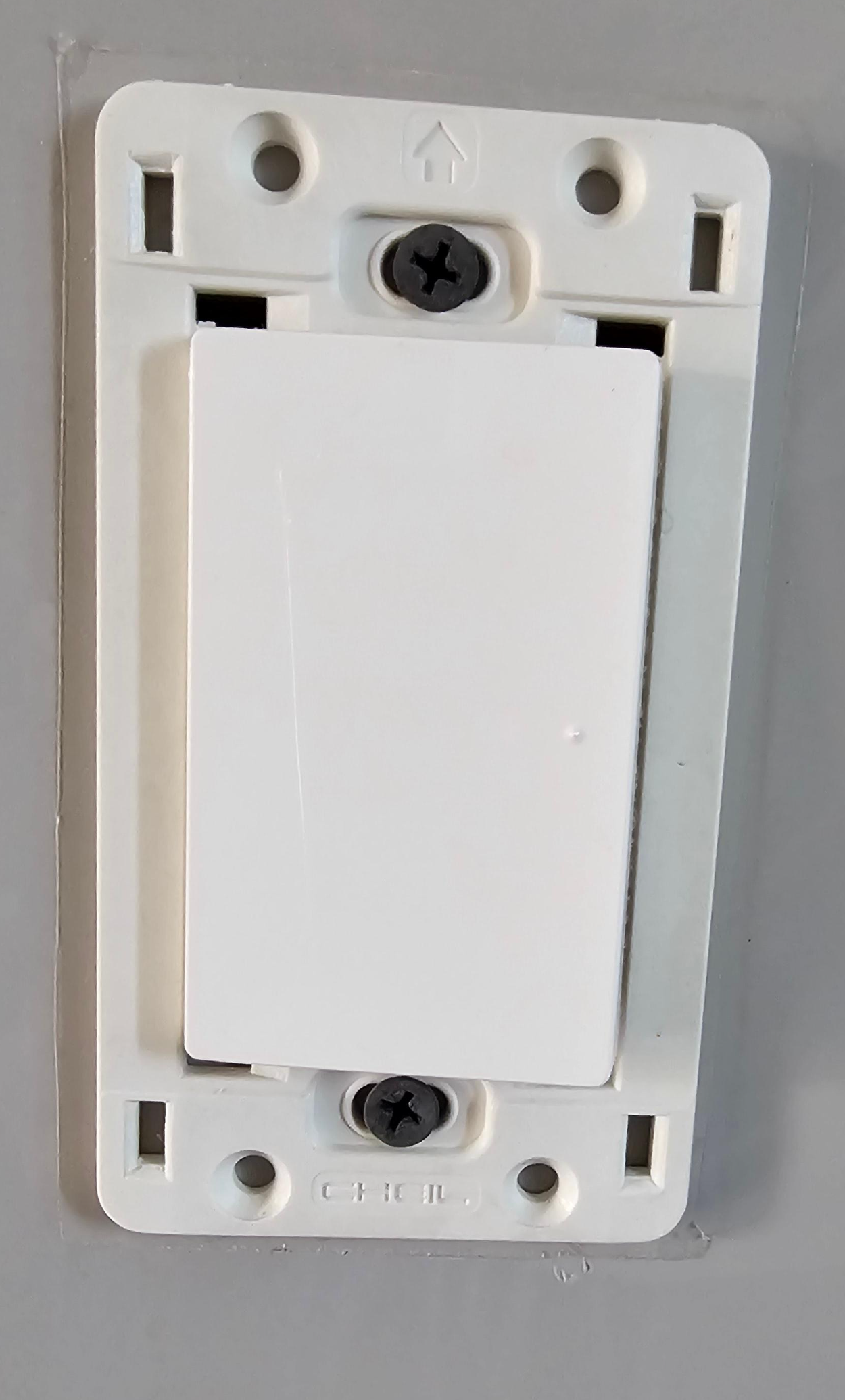

하단홈에 1자 드라이버를 넣어서 커버를 탈거합니다.



단순한 구조로 되어있습니다.

버튼이 여려 개면 혼돈이오니 작업 전에

사진 찍어서 결선오류를 최소화합니다.

반응형

오늘 작업할 버트 스위치입니다.

L에 빨간색 전선을 결선하고,

L1에 검은색 전선을 결선을 합니다.

참고로 이 모델은 중성선이 없어도 동작을 한다는

구매글을 보고 알리에서 구매하였습니다.



결선 시 구리선이 밖으로 노출이 안되게 하셔야 합니다.

사진처럼 노출되는 것은 바람직하지 않아 보이지만

니퍼가 없고, 스위치가 움직이는 것이 아니니

가능한 좌우로 벌려놓고 진행을 하였습니다.



조립 전에 두꺼비집(차단기)을

전원을 인가 후 스위치 테스트를 합니다.

정상적으로 동작되는 것을 확인합니다.

728x90

정상동작을확인했으면 이제 다시

분해의 역순으로 조립을 시작합니다.

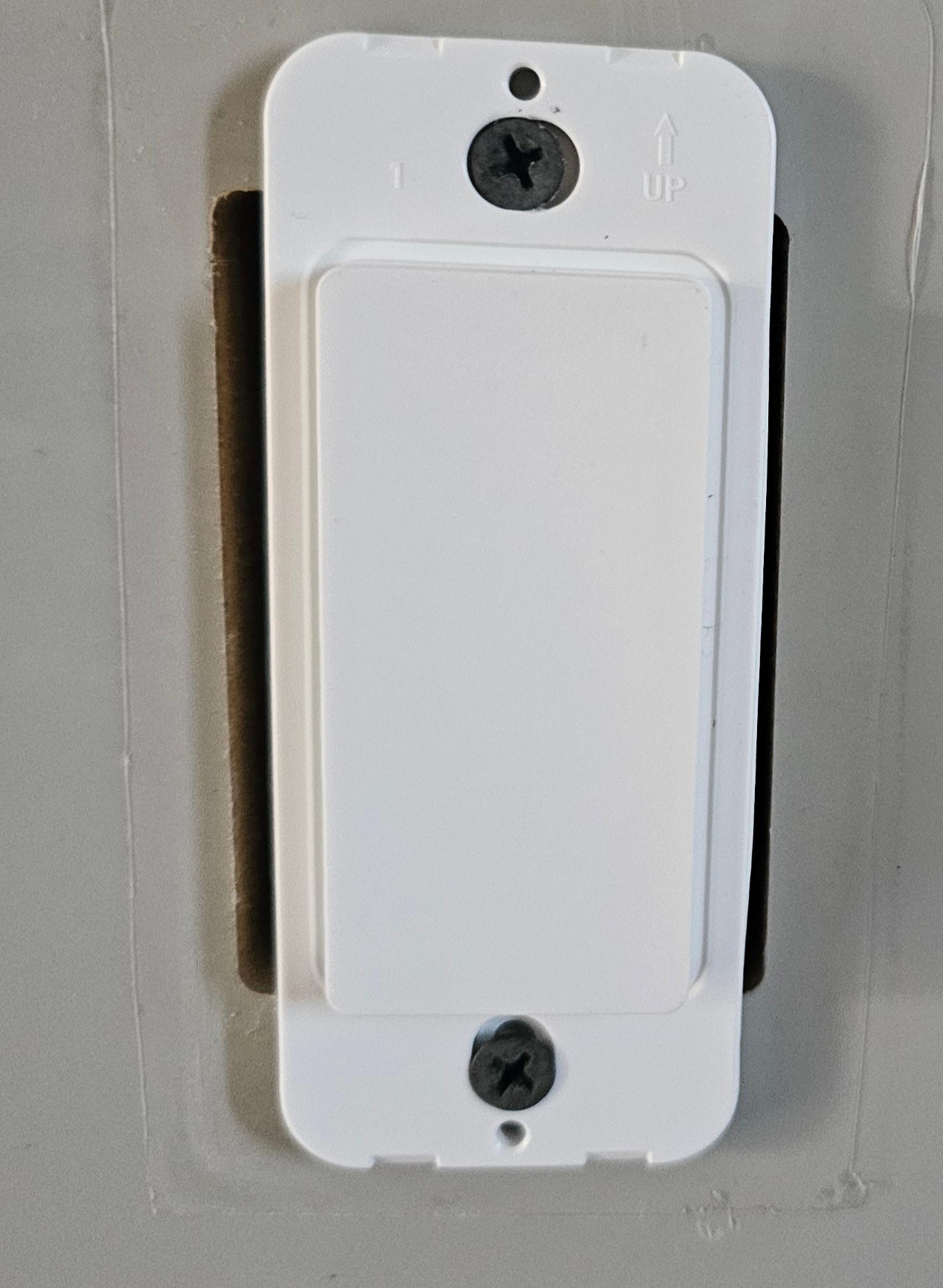

나사는 기존제품을 사용해서 고정을 하였습니다.



커버까지 장착하면 깔끔하게 마무리가 되었습니다.

스위치 On이 되면 버튼에 불이 들어옵니다.

다음 포스팅엔 자동화로 찾아오겠습니다.
