욕실 moes zigbee 스마트 스위치(2gang)로 교체 및 허브 연결하기

늘은 욕실스위치 2구를

스마트스위치로 교체하겠습니다.



zigbee 허브가 있어야 연동해서 사용할 수 있습니다.

저는 moes zigbee matter 허브와

스마트싱스 스테이션을 보유하고 있으며

연결을 moes 허브에 연결을 하고,

스마트싱스를 통해서 자동화 예정입니다.



아직 센서서가 도착을 안 해서...

이 포스팅에서는 설치 및

허브 인식까지만 다루겠습니다.

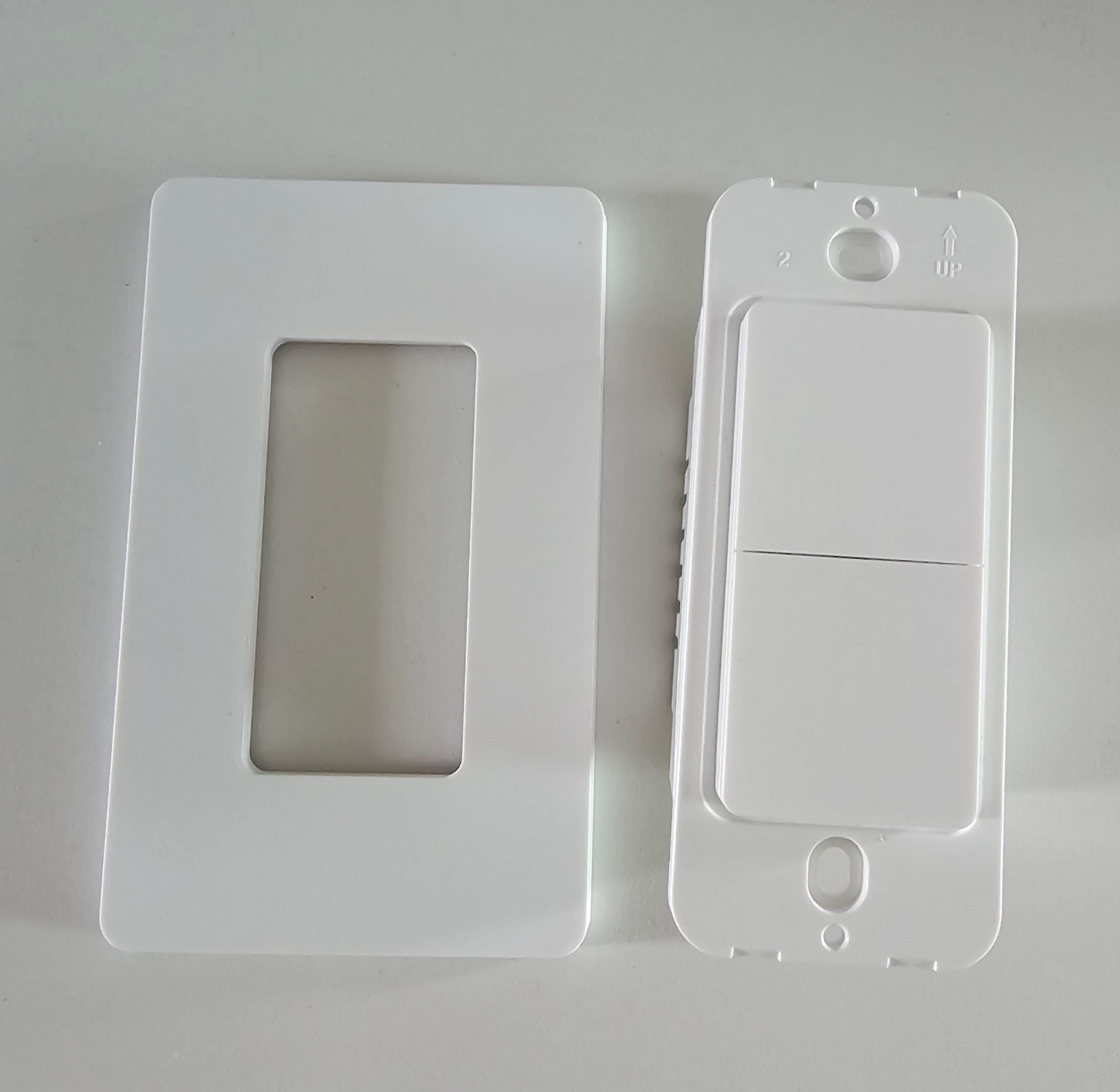

오늘 작업할 스마트 스위치입니다.

moes 제품인데 1세대 제품이 왔네요;;;

후기에 중성선이 없어도 연결이 잘된다고 확인후

망설임 없이 주문하였습니다.

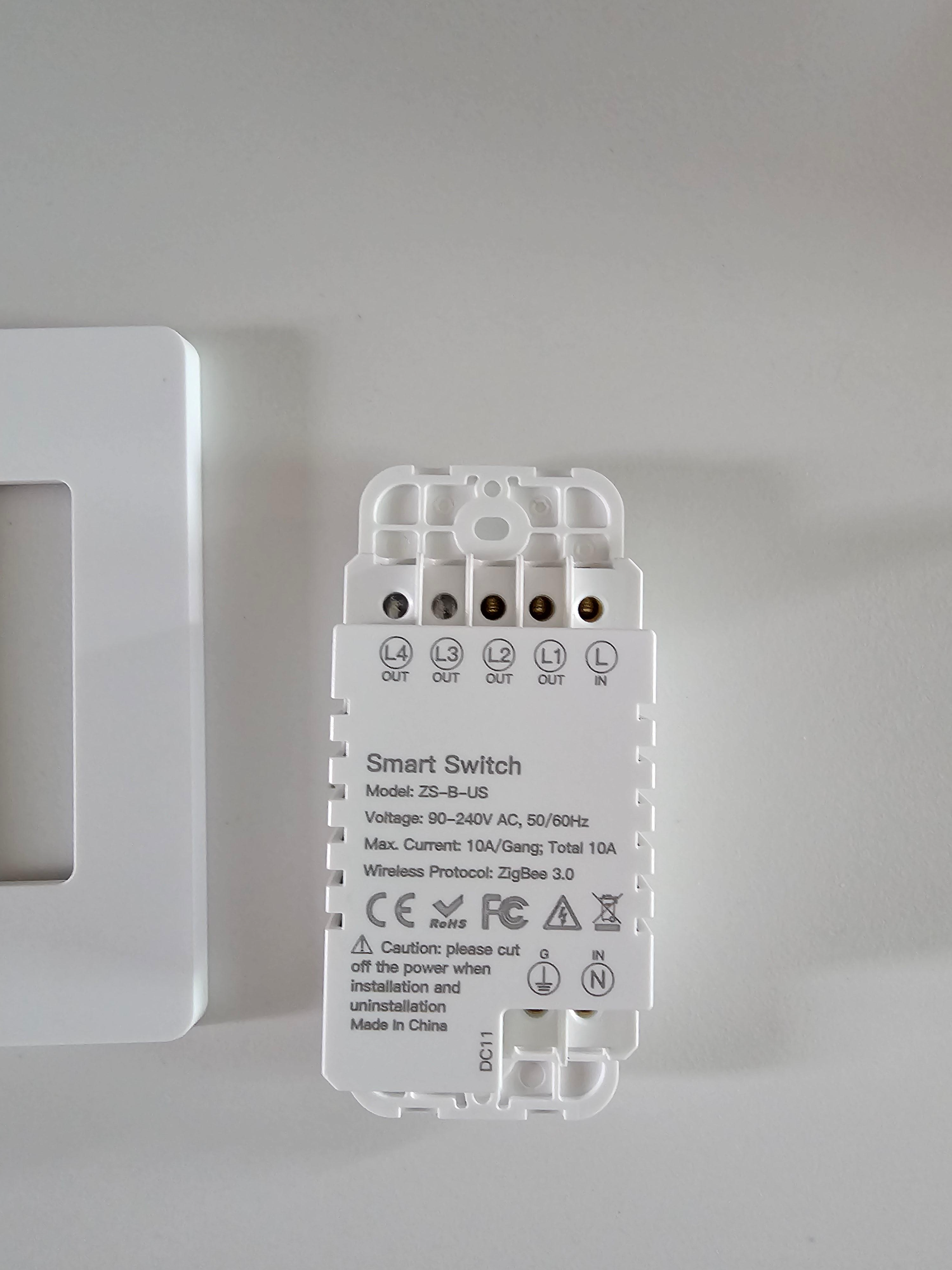

후면입니다. 단순합니다.

반응형

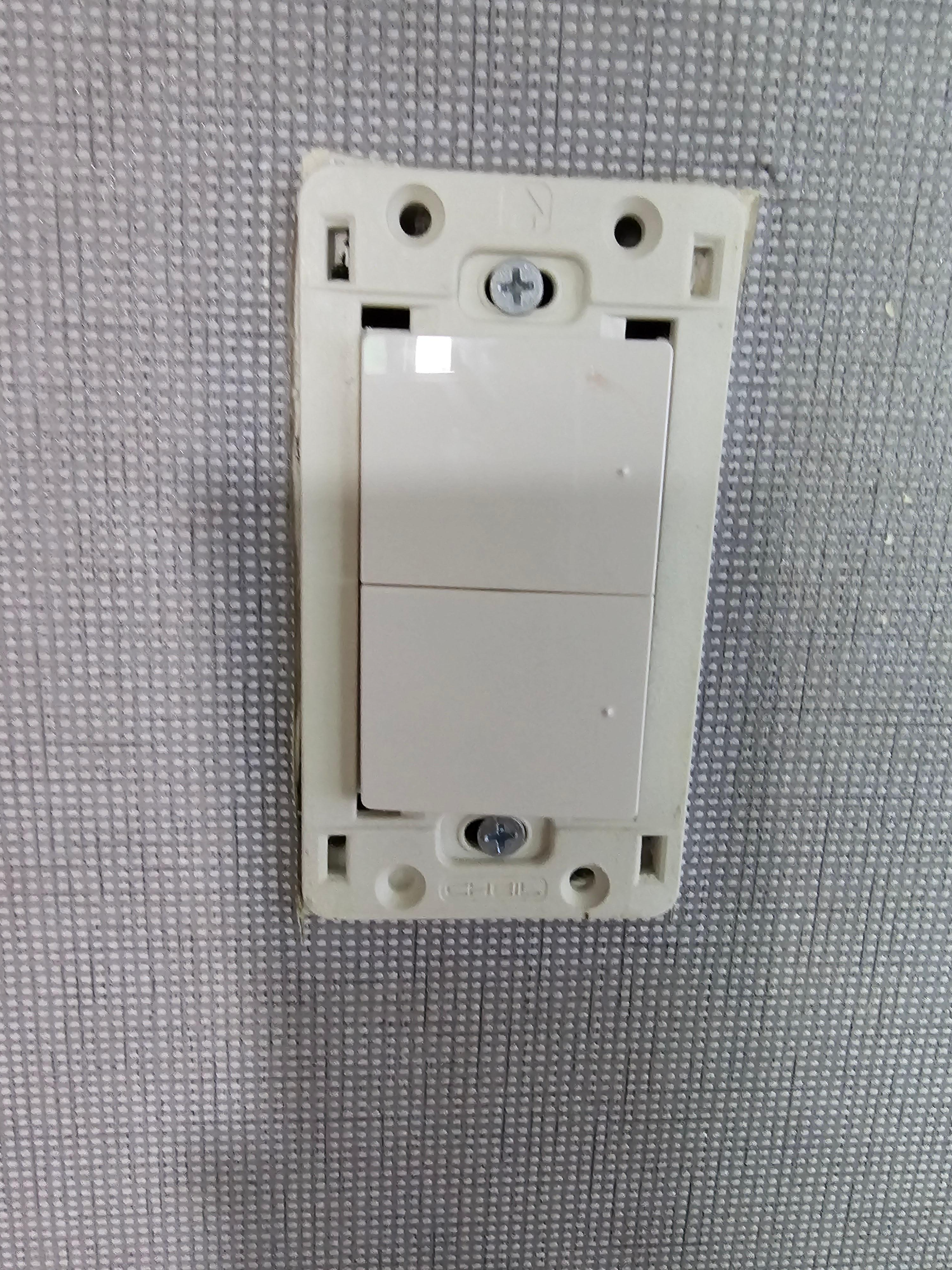

기존 스위치입니다.

1. 등 스위치

2. 환풍기 스위치입니다.





1. 작업 전 전등 관련된 차단기를 내립니다.



작업을 시작합니다.

스위치 커버를 탈거합니다.



적색은 활선, 검정은 전등, 파랑은 환풍기입니다.

스위치를 케이블에서 분리합니다.

1자 드라이버로 흰 선 부분을 누르면 쉽게 빠집니다.

728x90

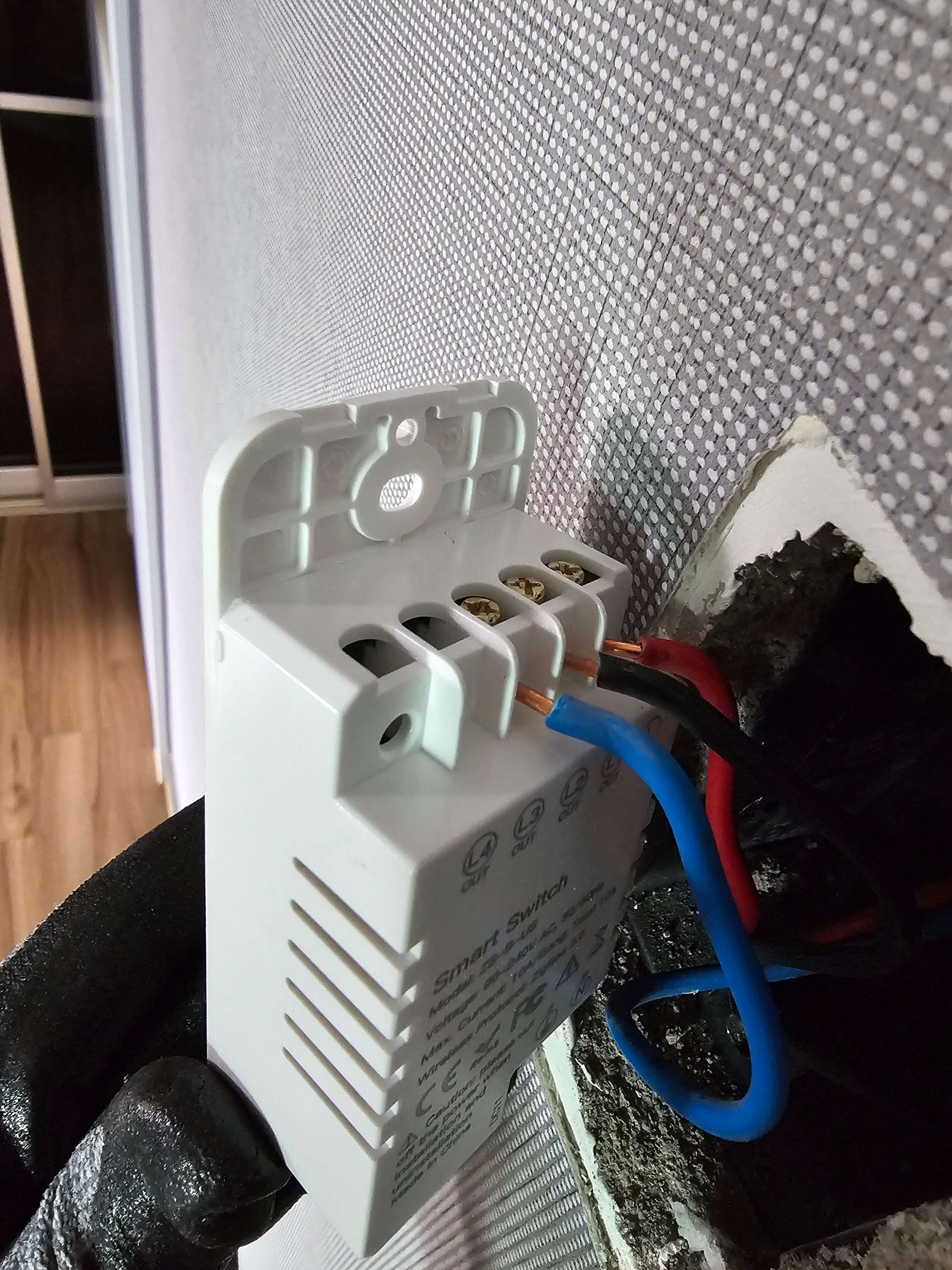

분리해 둔 케이블을 교체할 스위치에 결선을 합니다.

조립은 분해의 역순으로 진행합니다.

고정나사는 스마트스위치 나사가 짧아서

기존나사를 이용해서 마무리를 합니다.



커버를 씌우기 전에 두꺼비집을 올려서

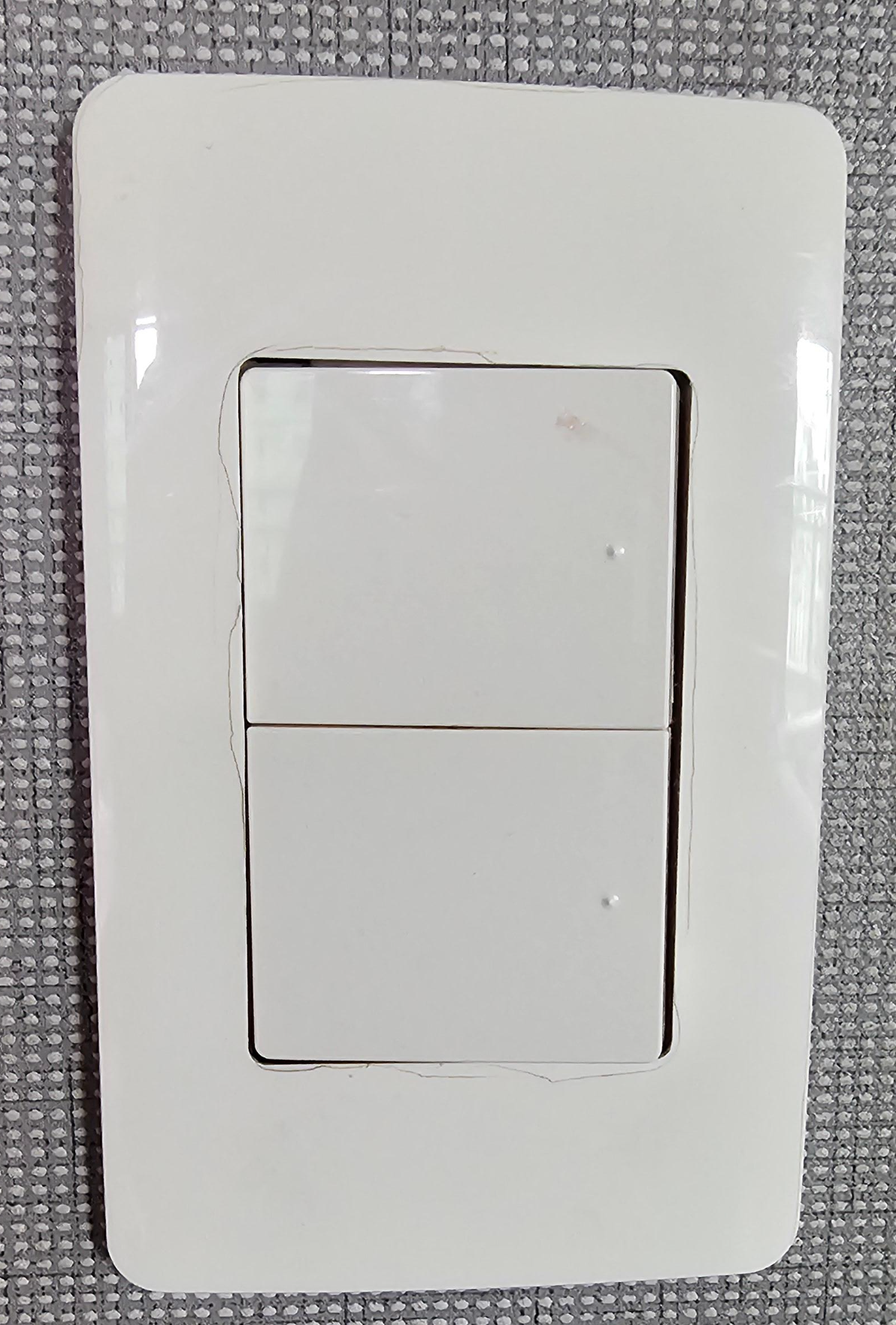

최종 테스트를 합니다. 이상이 없으므로 커버를

덮고 마무리를 합니다.



동작센서가 오는 데로 자동화를 진행해 보겠습니다.
