이사 온 지 벌써 3년 차가 되면서 조금씩 미루었던

일들을 실행에 옮기고 있습니다.

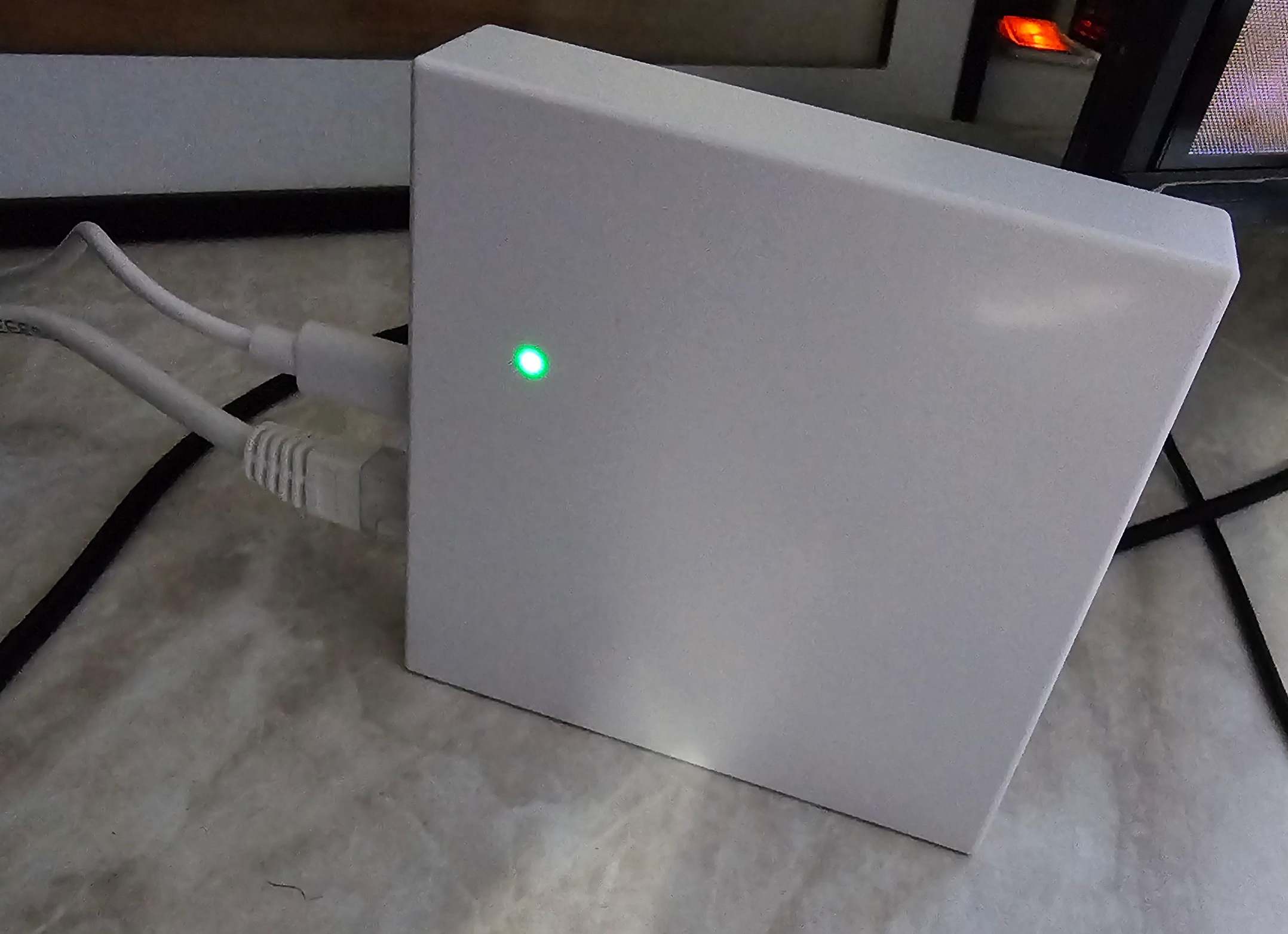

저는 zigbee3 및 matter 지원하는 moes허브와

스마트싱스 스테이션을(matter, zigbee, z-wave) 보유하고 있습니다.



moes matter(zigbee) hub 구매링크입니다.

https://link.coupang.com/a/cPEA35

전동 커튼 MOES 투야 지그비 매터 스레드 게이트웨이 스마트 홈 브리지 허브 지지대 음성 제어 시



스마트싱스스테이션 구매링크입니다.

https://link.coupang.com/a/cPEBqv

삼성전자 스마트 싱스 스테이션 스마트 홈 허브 고속 무선 충전기 - 랜/광통신 장비 | 쿠팡



zigbee 스위치 구매 링크입니다.https://link.coupang.com/a/cPEB8R

MOES 투야 지그비 조명 스위치 미국 푸시 단추 벽 알렉사 구글 홈과 작동 중성선 불필요 - 드론전



"이 포스팅은 쿠팡 파트너스 활동의 일환으로,
이에 따른 일정액의 수수료를 제공받습니다."



스위치 및 센서 등을 zigbee 허브로 연결을 하고

matter를 활용해서스마트싱스로 제어하고 있습니다.



오늘은 안방욕실 자동화를 할 예정입니다.

zigbee 지원하는 3구 스위치를 구매했습니다.

중성선이 없는 구조여서 후기를 검색하다

이 모델이 문제가 없다 하여서 구매하였습니다.

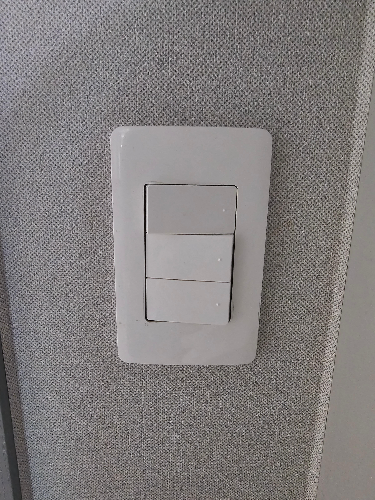

변경 전 집 스위치입니다.

1. 욕실 등

2. 샤워부스 등

3. 환풍기입니다.





작업 전엔 반드시 두꺼비집을 내리고 작업을 합니다.

이미지 좌측의 적색선이 활선(L)이고

좌측선들이 스위치 선들입니다.

반응형

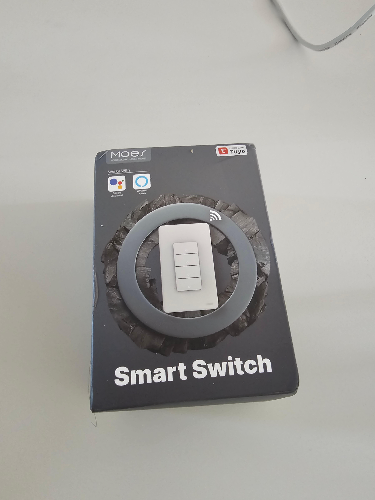

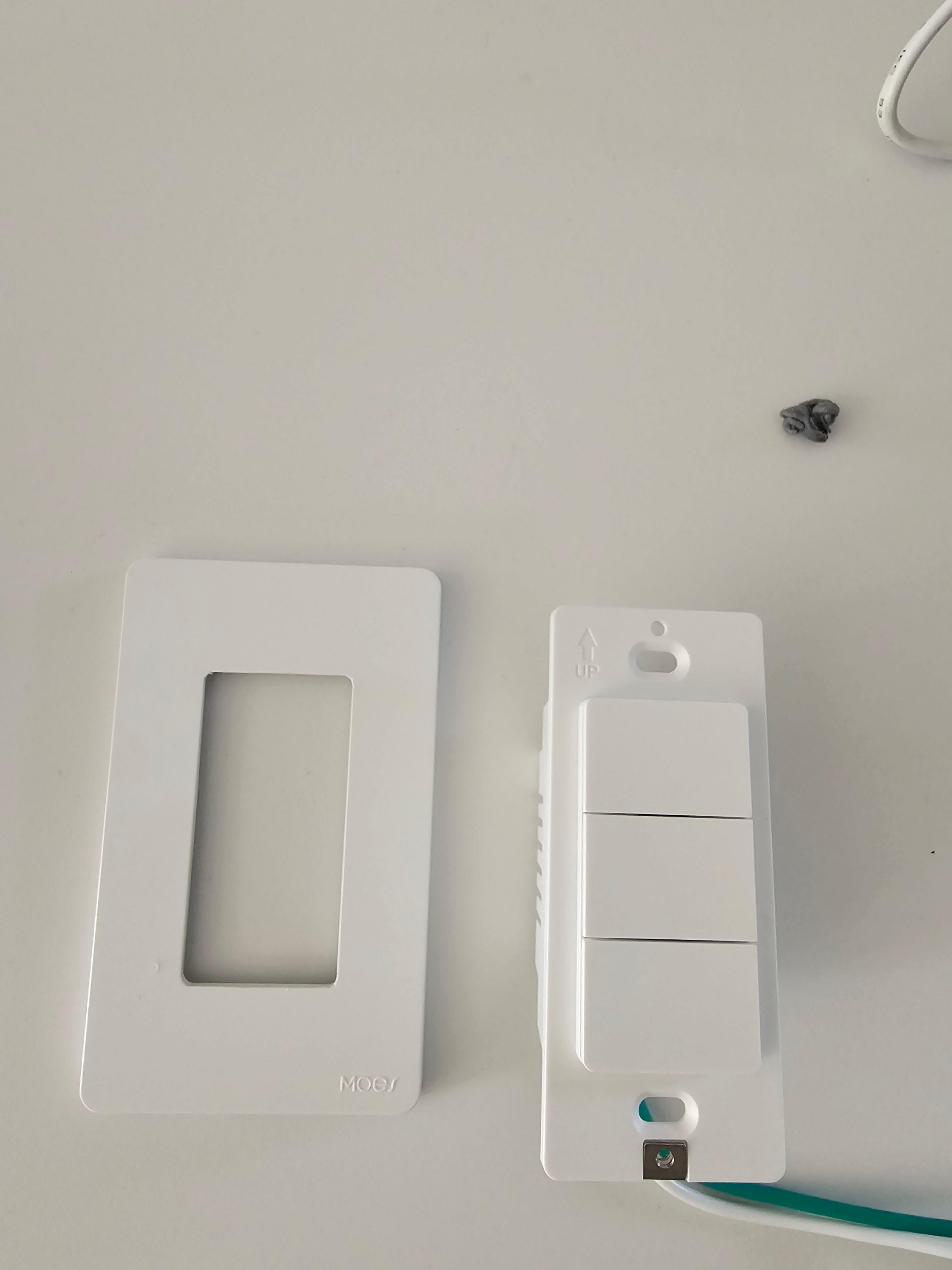

오늘 설치할 스위치입니다. moes 3 gang 스위치이고

중선선이 없어도 설치가능하다는 후기를 확인 후

구매를 진행을 하였습니다.

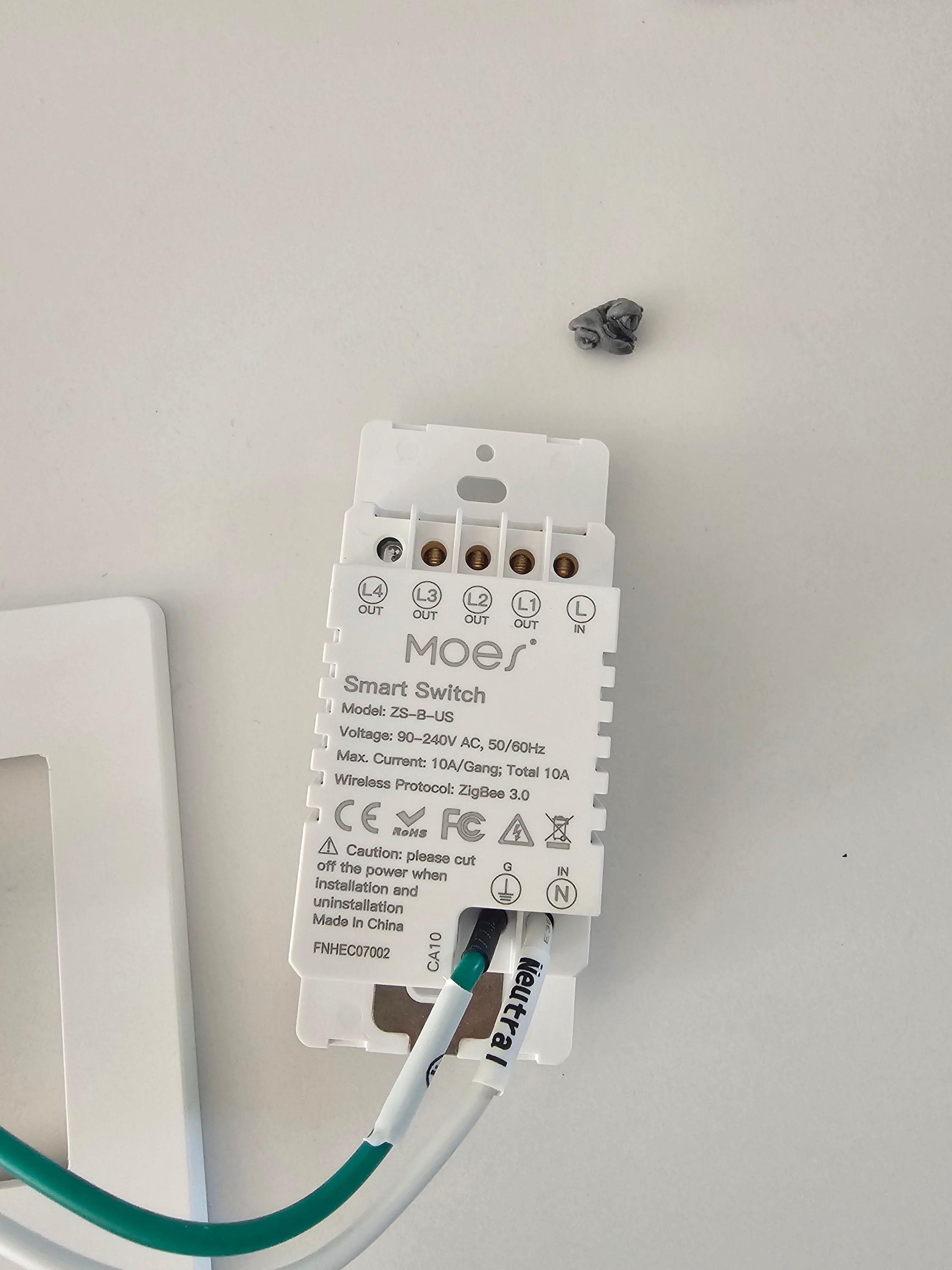

후면입니다. L에 활설(적색라인)이 들어가고

나머지는 l1, l2, l3는 스위치를 연결하면 됩니다.

728x90

작업 전 반드시 두꺼비집 차단기를 내리고 진행하세요!

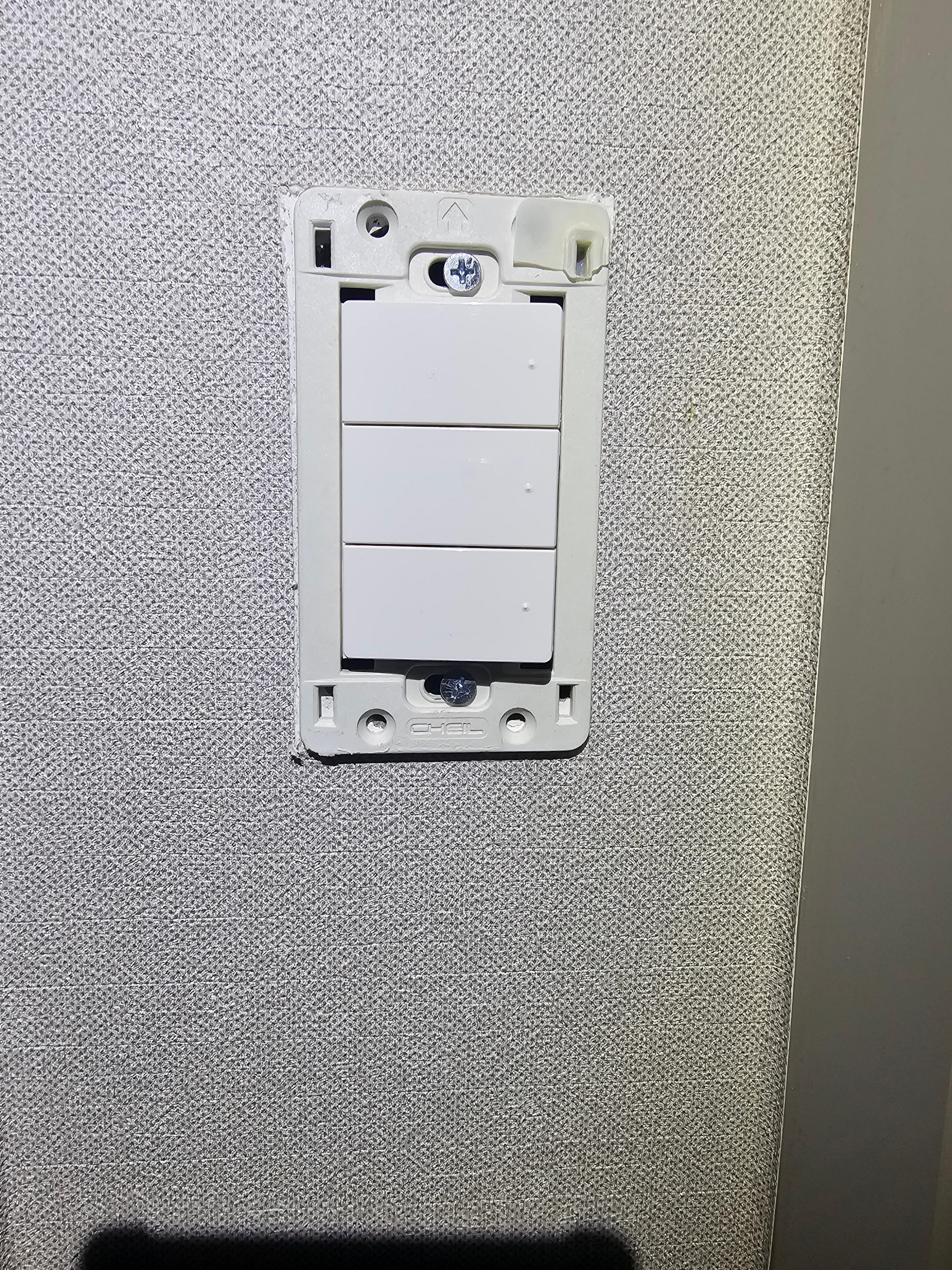

기존 스위치를 커버를 제거 후 위아래 나사를 제거합니다.

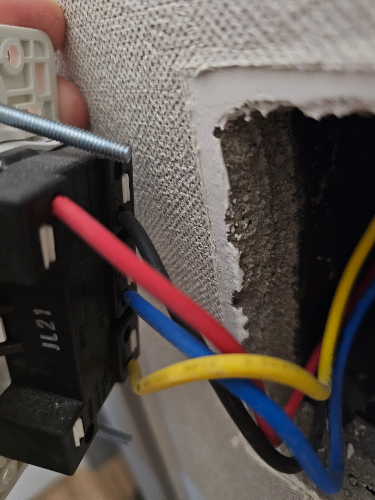

좌측은 활선(Live) 선이고
우측 3개는 각각 스위치입니다.

l1 = 욕실 메인등

l2 =  샤워실 등

l3 = 환풍기 스위치입니다.



새로운 스위치에 맞게 결선을 합니다.

그리고 역순으로 조립을 합니다.



스위치 구매할 따 들어온 나사의 길이가 짧아서

기존 나사를 재사용했습니다.

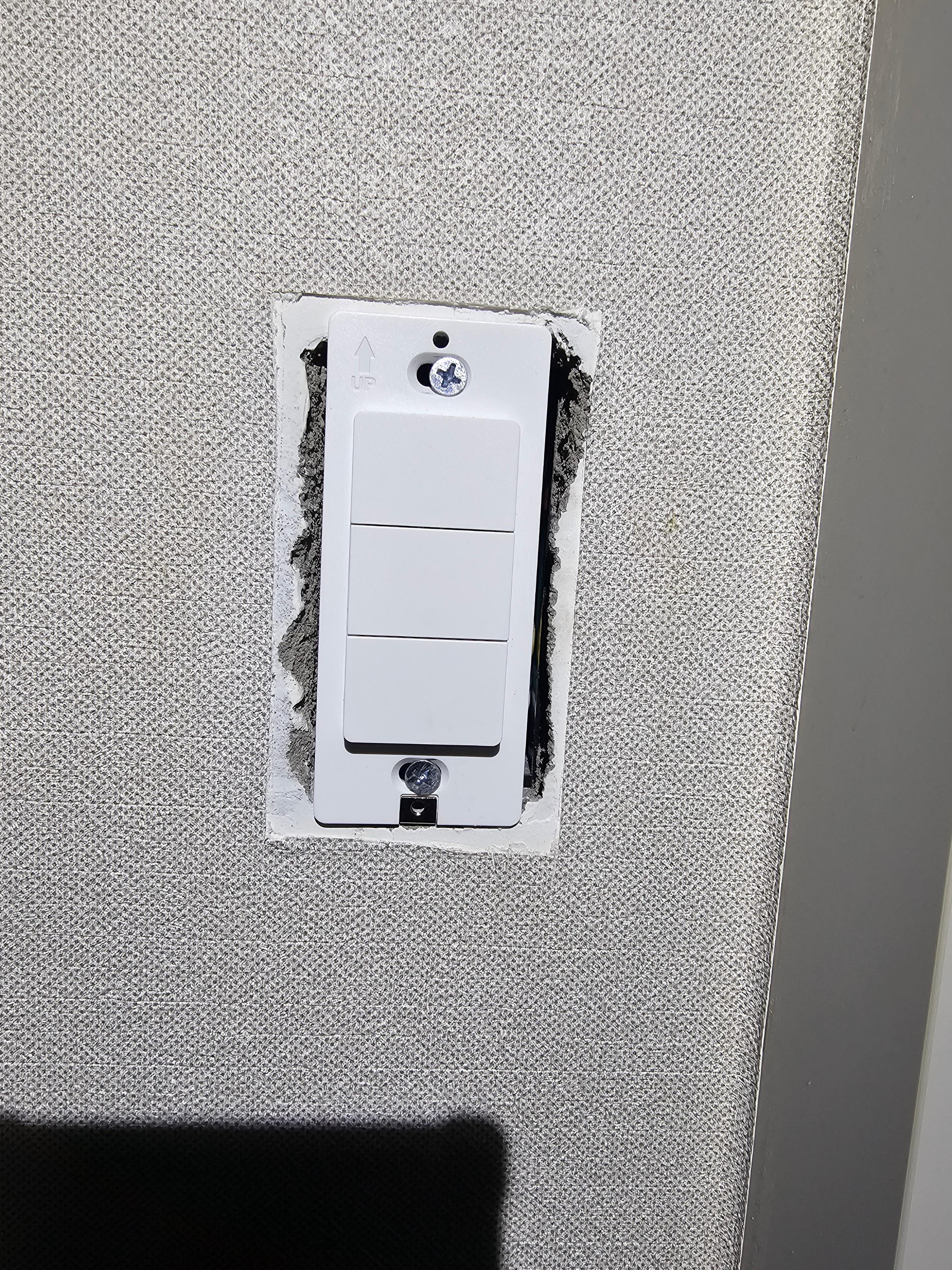

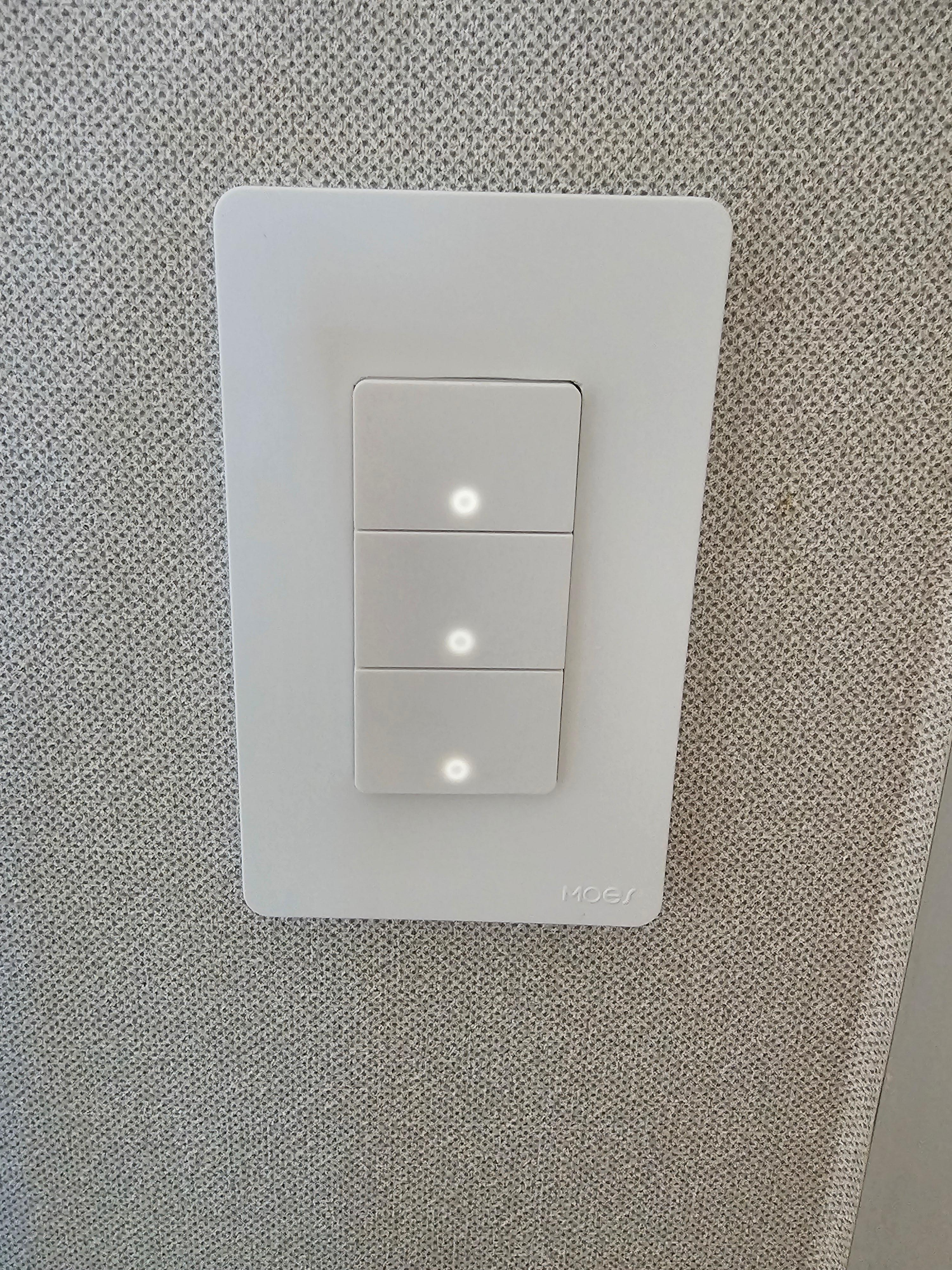

커버를 덮고 한 장 찍어봅니다.

두꺼집을 올리고 스위치를 확인합니다.

정상적으로 동작을 하고있습니다.



다음에는 센서 및 선풍기를 이용해서

자동화를 해보겠습니다.
