IOT 스마트 스위치를 이용한 전등 자동화(zigbee, 스마트싱스) 설정!!

지난번에 HW설정을 했다면

이번에는 SW설정을 하겠습니다.

드레스룸 자동화

스마트 스위치와 동작감지(재실) 센서를

활용해서 움직이있으면 점등하고,

움직임이 없으면 소등하는 자동화를 진행합니다.

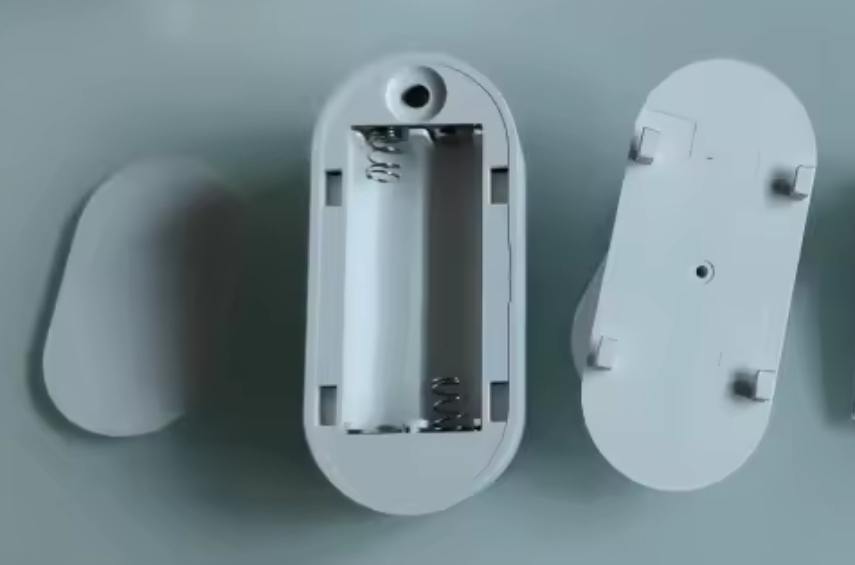

동작감시센서는 이미지처럼 건전지로 동작을 하며

무선으로 사용이 가능합니다.

페어링방법은 동일하니 한 번에 진행하겠습니다.

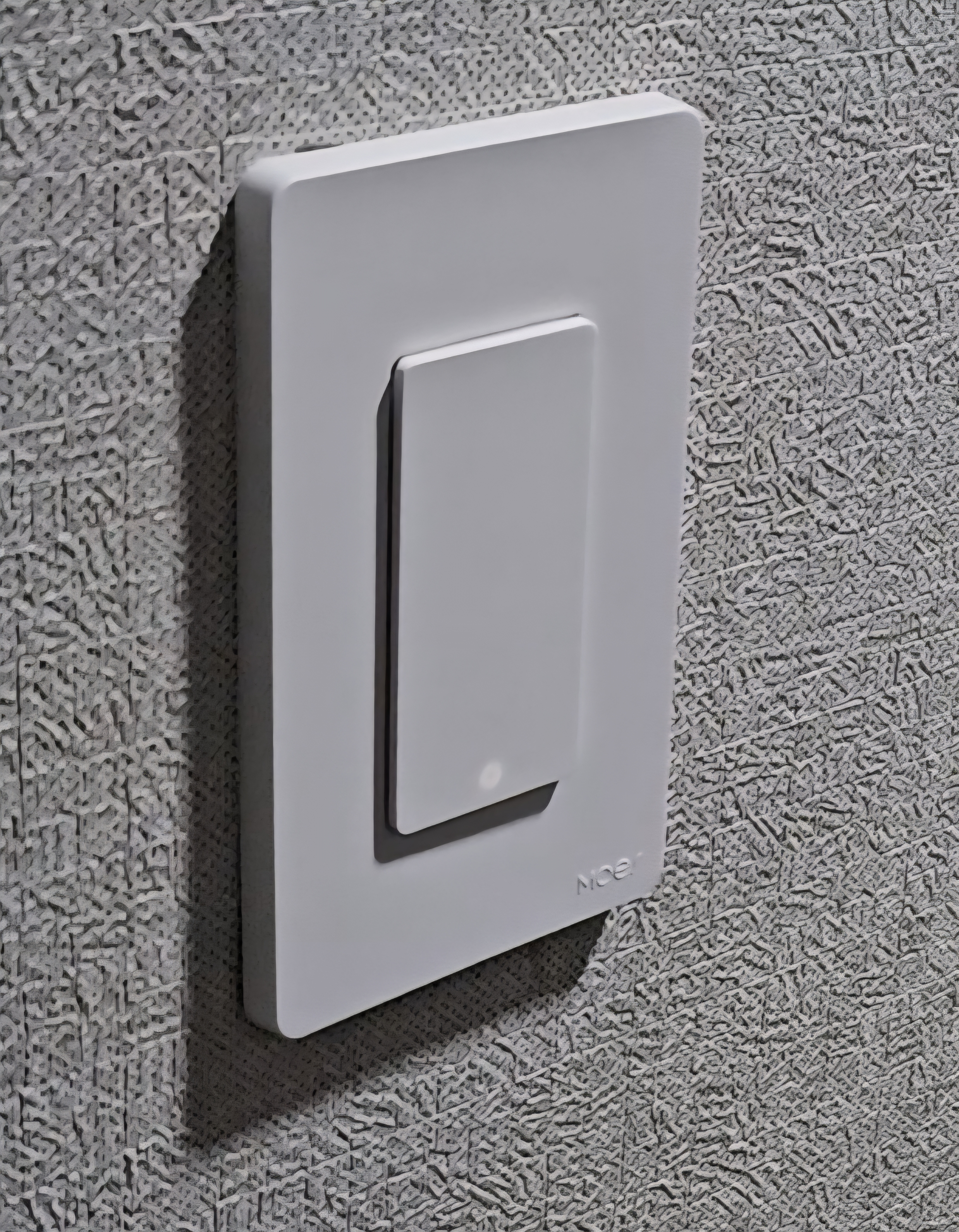

스위치의 버튼을 5초 이상 누르고 있으면 LED가 점멸합니다.



반응형

동작센서 건전지(AAA)를 넣고 검은 버튼을 5초이상 누르고있으면

앞몇 LED가 점등합니다.



LED가 점등이 되면 페어링 모드로 진입한 것입니다.



저는 센서류는 moes zigbee허브에 연결을 해서

matter를 이용해서 스마트싱스로 연동후

스마트싱스에서 제어를 하고 있습니다.

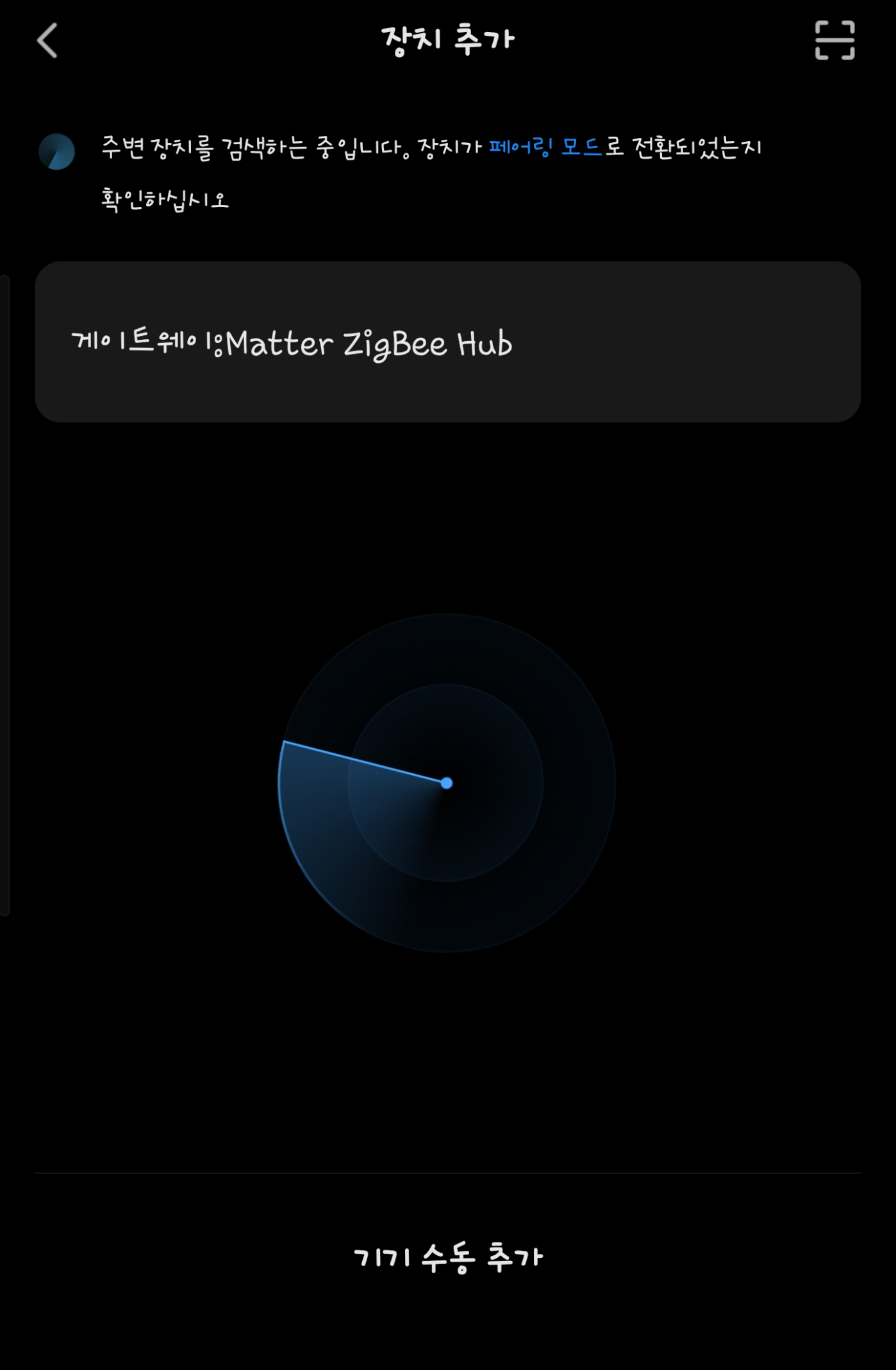

장치 추가버튼을 누르면 이런 화면이 나옵니다.

페어링 모드로 진입한 장비들이 표시가 됩니다.

추가훈 원하는 위치에 배치합니다.



저는 드레스룸을 자동화하는 것이므로 드레스룸으로

추가된 장비들을 추가했습니다.



향후에 스위치가 추가되므로 스위치를 3초 정도 누르면

스위치 이름을 변경할 수 있습니다.

센서 및 스위치 등록이 완료되었으므로,

moes zigbee 허브에서 할 일은 끝났습니다.

자동화는 스마트싱스앱에서 설정예정입니다.

728x90

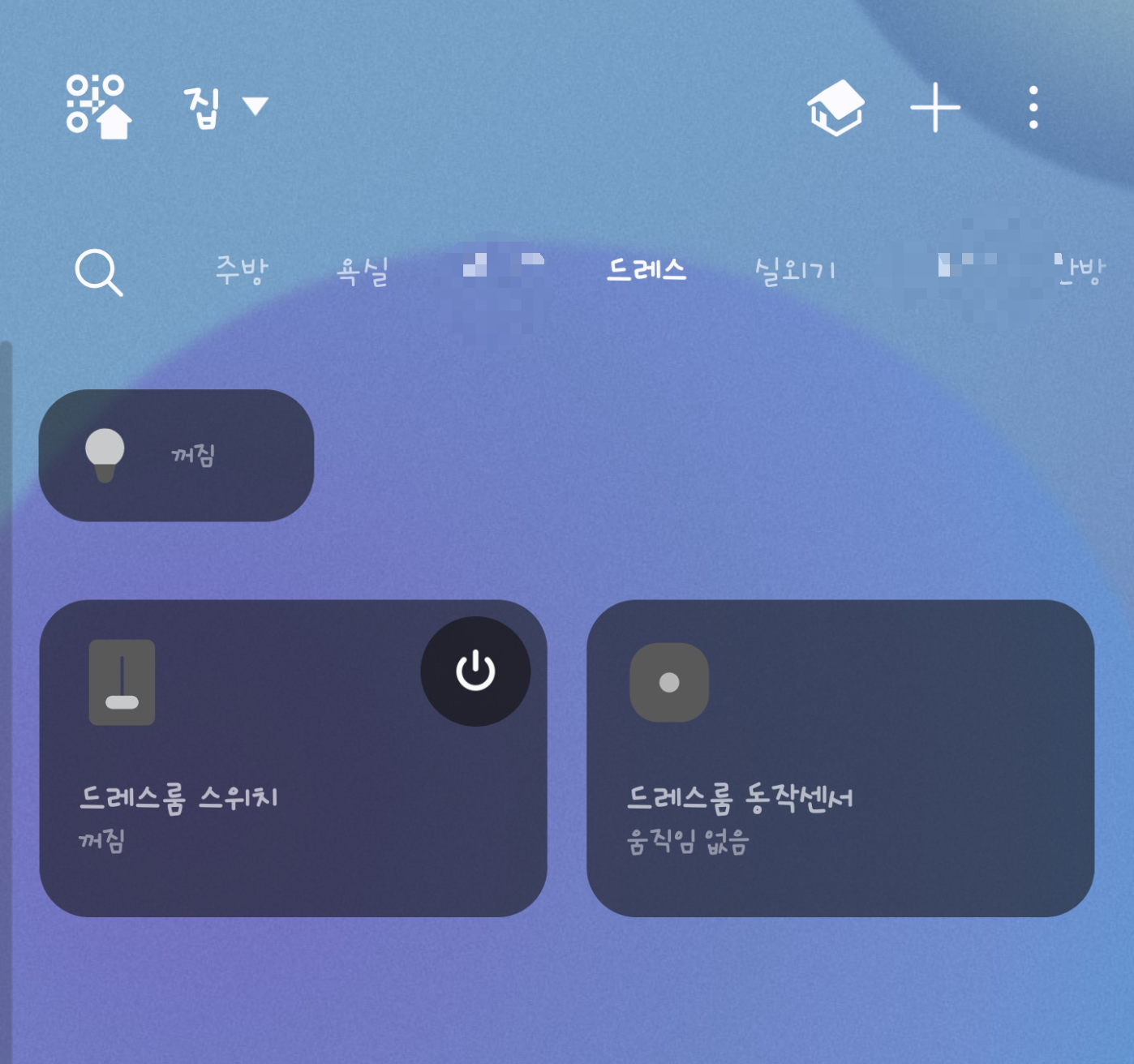

스마트싱스앱을 실행합니다.

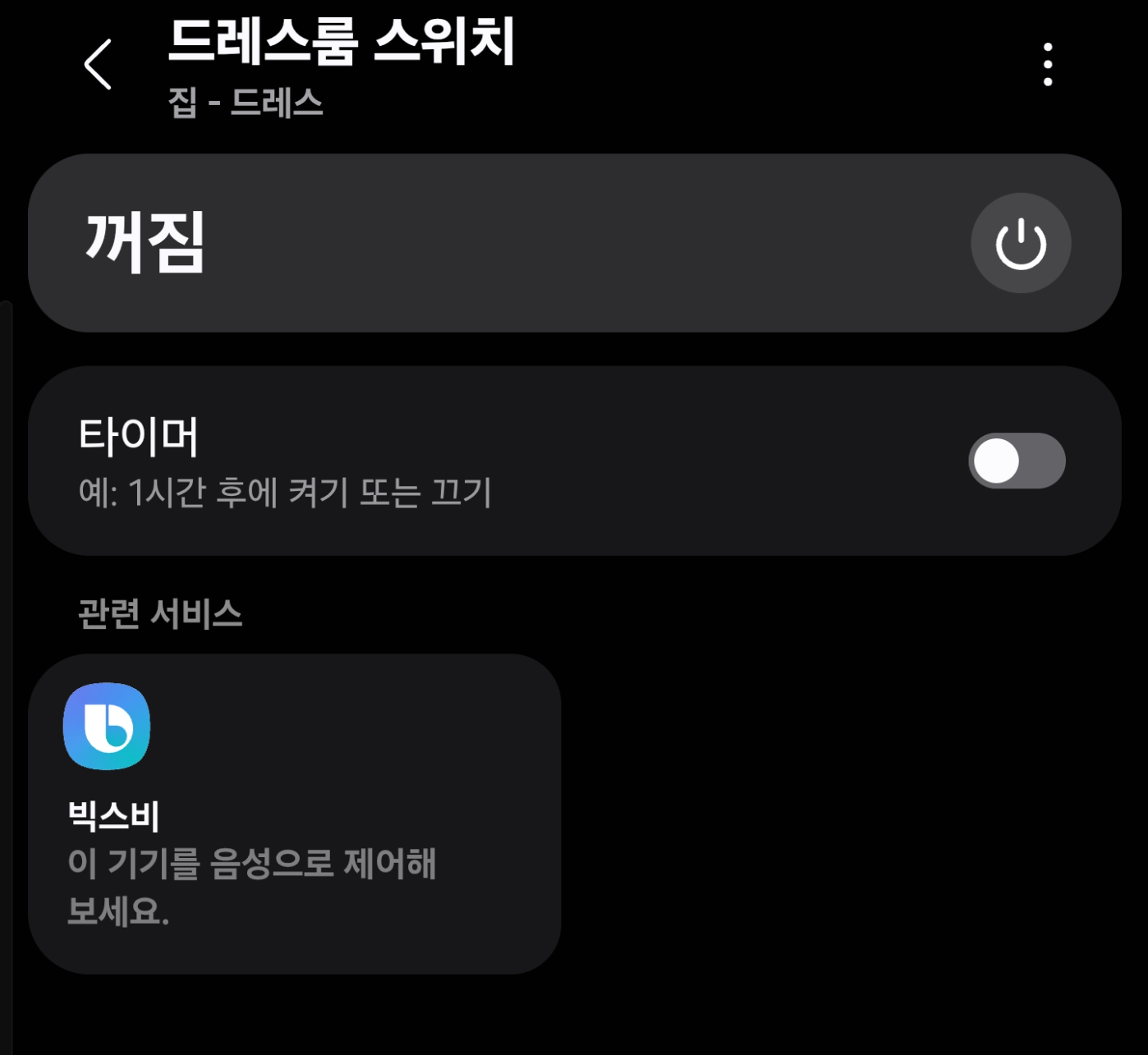

기본적인 제어는 가능합니다.



최종목표는 스위치를 누르지 않고

동작센서를 활용해서 움직임을 감지하면 켜고,

움직임이 없으면 스위치를 끄는 자동화를

설정해 보겠습니다.

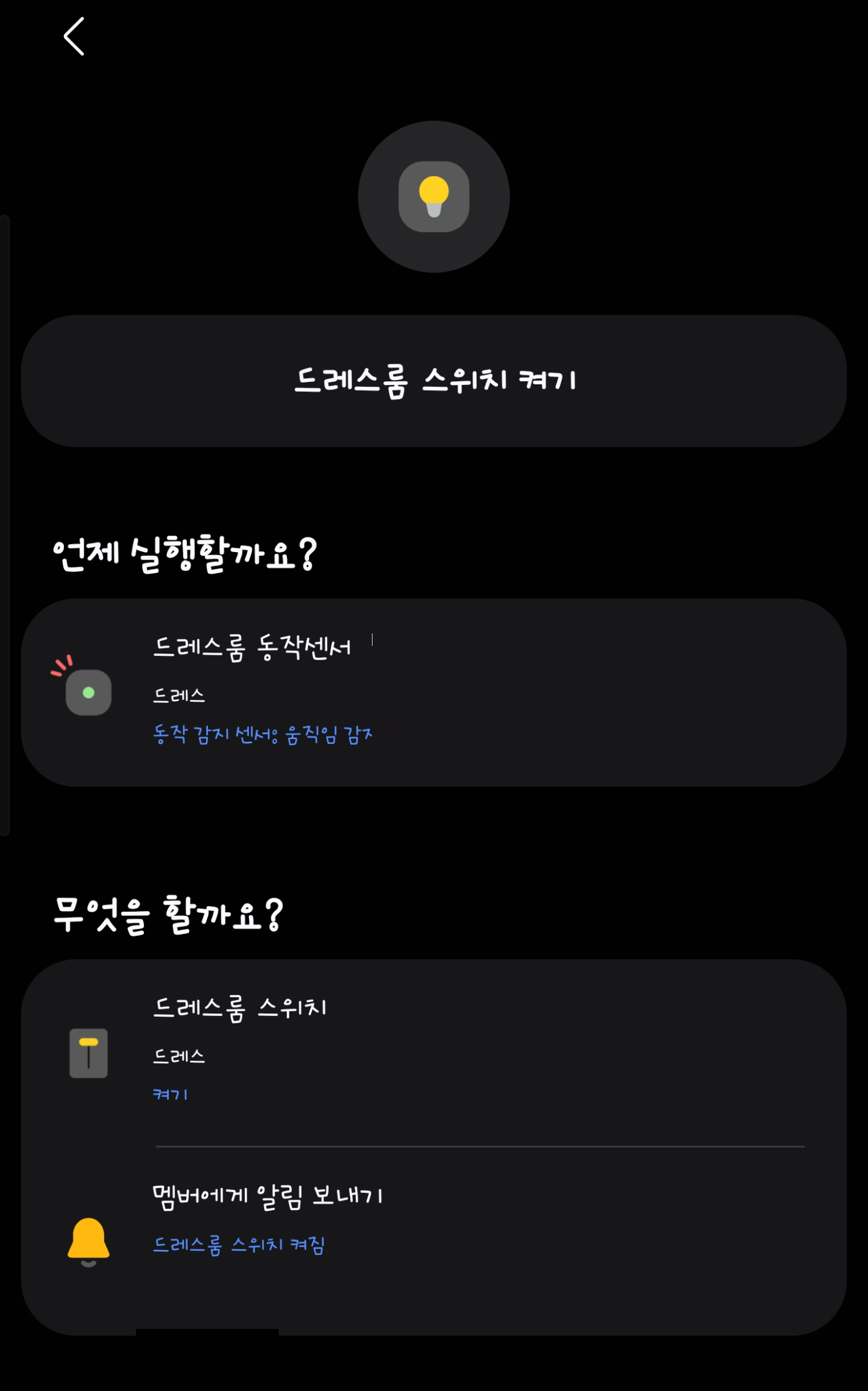

드레스룸 스위치 자동화입니다.





드레스룸 스위치 끄기 자동화입니다.



정상도 작하는데 테스트를 합니다.

https://youtube.com/shorts/W3XxcboMPXo



다음은 욕실 자동화를 해보겠습니다.
