IOT 스마트 스위치를 이용한 전등 자동화(zigbee, 스마트싱스) 설치기

이사 온 지 벌써 3년 차가 되면서 조금씩 미루었던

일들을 실행에 옮기고 있습니다.



저는 zigbee3 및 matter 지원하는 허브와

스마트싱스를 보유하고있습니다.

스위치 및 센서 등을 zigbee 허브로 연결을 하고

matter를 활용해서스마트싱스로 제어하고 있습니다.



오늘은 드레스룸 자동화를 할 예정입니다.

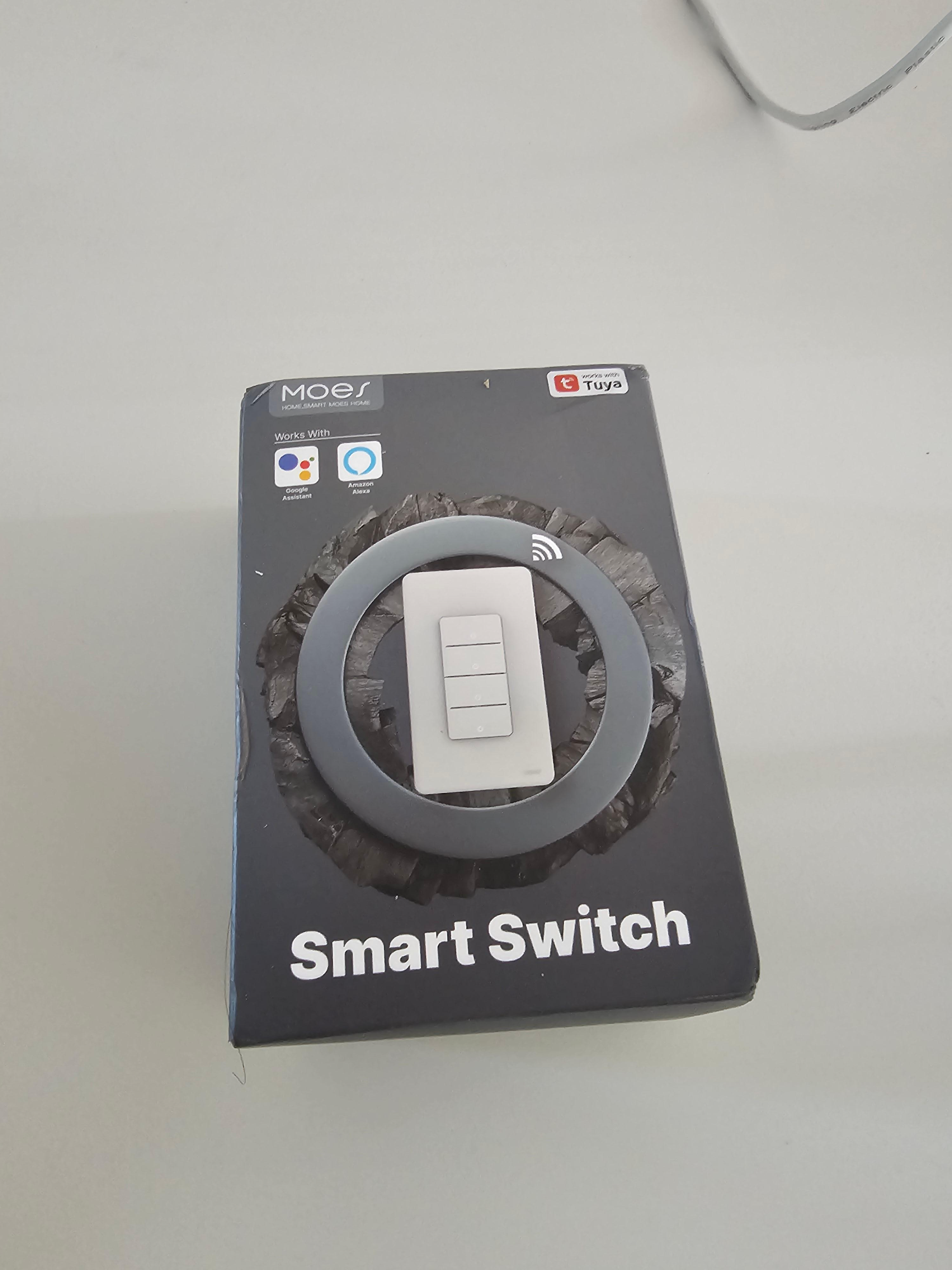

zigbee 지원하는 1구 스위치를 구매했습니다.

중성선이 없는 구조여서 후기를 검색하다

이 모델이 문제가 없다 하여서 구매하였습니다.

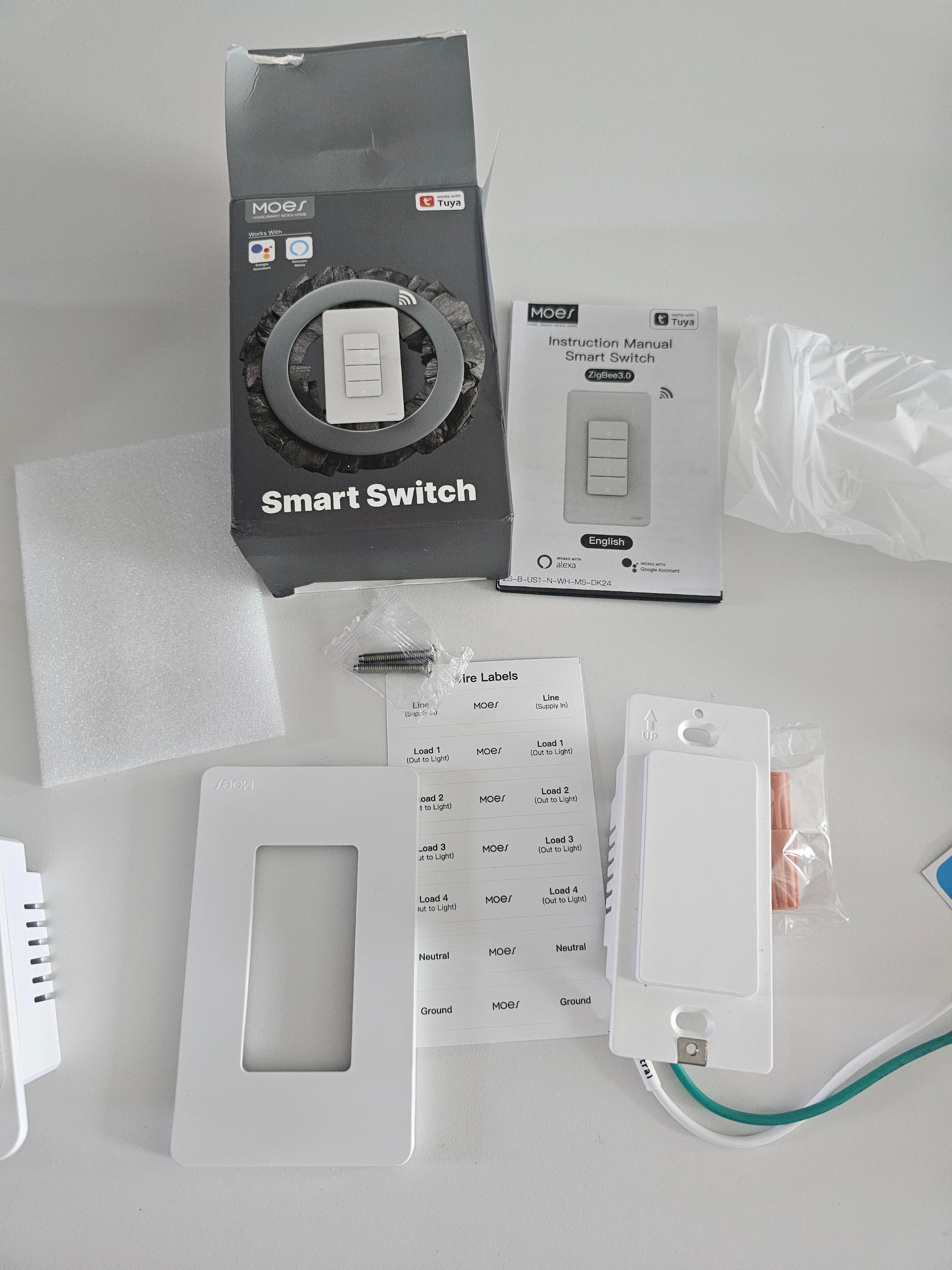

구성품은 스위치와 커버 등 단순합니다.

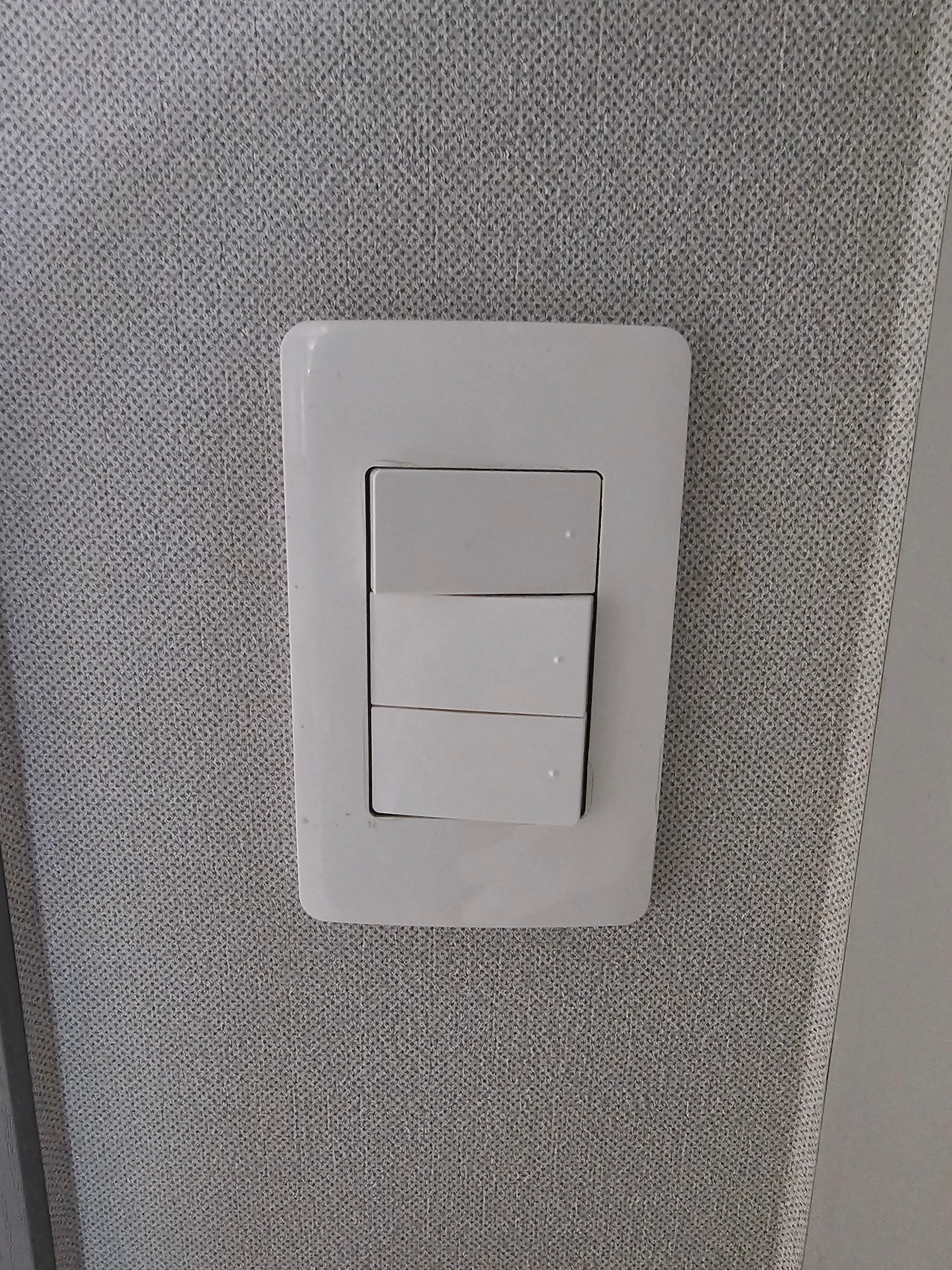

기존스위치 탈거전 사진이 없어서 3구 이미지로 대체합니다.

반응형

일단 두꺼비 집을 내리고 작업을 합니다.

728x90

드라이버로 커버를 탈거 후 스위치를 분리합니다.

가장 쉬운 스위치 1개부터 진행을 하였습니다.



적색이 활선(L)이고 검은색이 스위치 연결 선입니다.

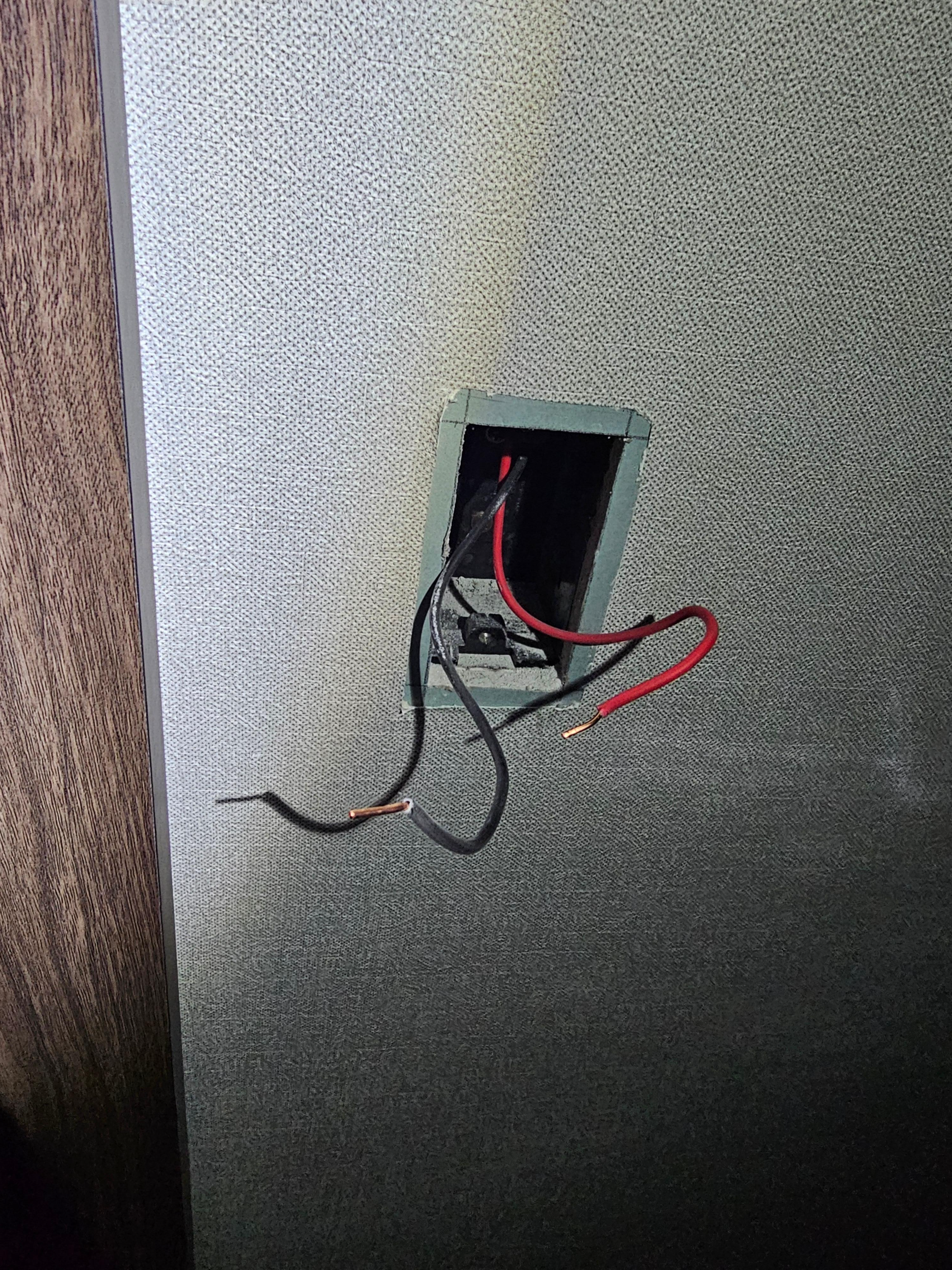

스위치를 제거한 모습입니다. 중선선이 없기 때문에

선이 2개 나왔습니다.

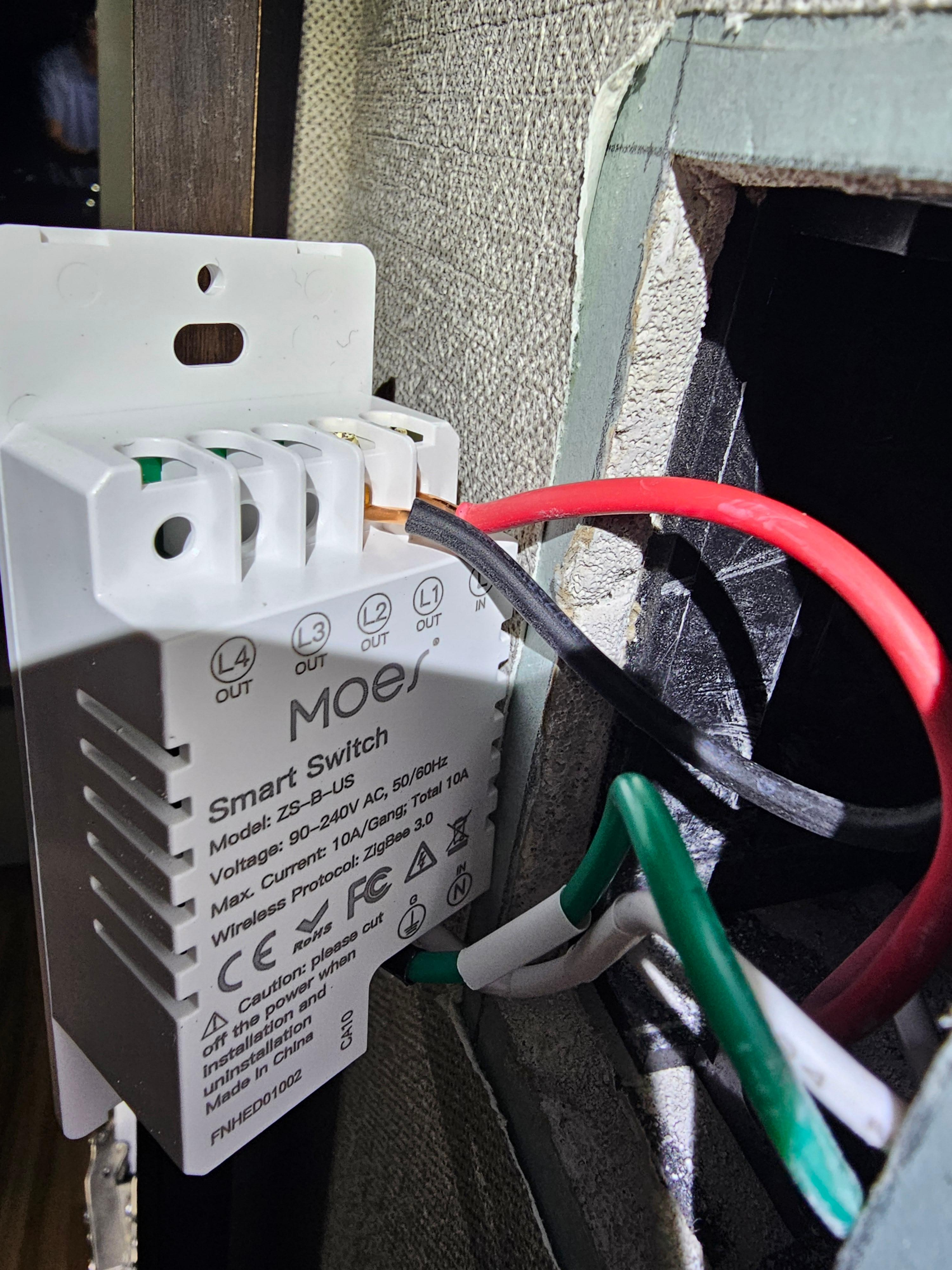

이제 스마트 스위치를 연결합니다.

L의 위치에 적색(활선)을 연결하고

L1 out위치에 검은색(스위치) 선을 연결을 합니다.

1구짜리 스위치라 작업은 매우 단순합니다.



결선 후 조립은 분해의 역순이므로 잘 넣고 조립을 하면 됩니다.



깔끔하게 교체를 하였습니다.

정상적으로 동작을하고있습니다.



기존과 차이점을 릴레이 on, off시 클릭음이 들립니다.

릴레이 특성이므로 거슬리지 않습니다만 참고하세요.



이제 페어링을 해봅시다.

내용일 좀 길어질 거 같아서 일단 여기서 마무리하고

연결은 다음 글에 이어서 하겠습니다.
